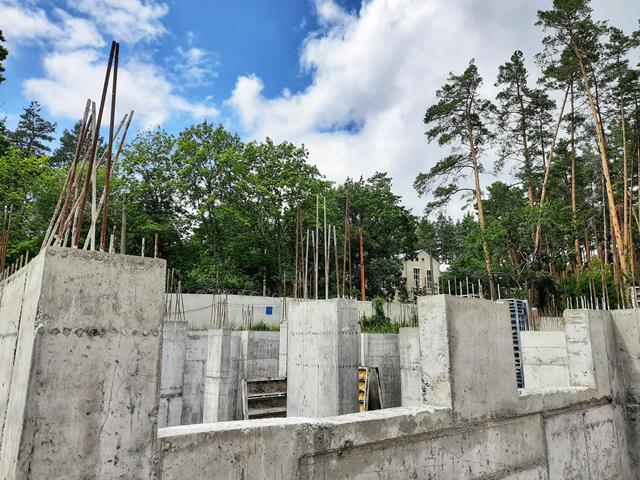

Бетонная основа является ключевым элементом при возведении железобетонных частей здания, например, стен, колонн и перекрытий. Однако она не должна сгибаться и тянуться, поэтому для дополнительной устойчивости к ней добавляют арматуру. Правильно выполненный расчет арматуры фундамента позволит основе здания выполнять возложенные на нее функции, так как будут учтены все нагрузки, воздействующие на такие железобетонные конструкции.

Расчет арматуры для фундамента выполняется в индивидуальном порядке, так как предполагаемая прочность каркаса зависит от ряда факторов. Чтобы свести к минимуму вероятность возникновения трещин, а также сделать сооружение более устойчивым к деформациям, учитывают:

  • общее количество арматуры;
  • площадь фундамента;
  • диаметр стержней;
  • нагрузку на строение с учетом дополнительных факторов — снега, ветра и прочих.

Существует два способа, как рассчитать арматуру на фундамент — вручную и с помощью специальных онлайн-калькуляторов. Последние могут незначительно различаться, но в большинстве случаев пользователю нужно указать тип фундамента, марку бетона, общую длину, высоту и толщину ленты, а также ряд дополнительных параметров.

Произведя таким образом расчет арматуры на фундамент, вы сможете понять, сколько потребуется бетона, рядов прутьев, какими должны быть длина нахлеста, диаметр стержней и так далее. Однако произвести расчет можно и самостоятельно, не прибегая к помощи узкоспециализированных калькуляторов и других программ.

Расчет арматуры вручную предполагает осуществление определенных расчетов, однако для начала нужно определиться с типом фундамента.

Как правильно рассчитать, сколько нужно арматуры на фундамент ленточного типа

Для ленточного предпочитают схему, предполагающую монтирование прутьев в три ряда. В таком случае у строения будет достаточная прочность, независимо от его назначения.

Прутья нужно устанавливать:

  • горизонтально — ребристые прутья;
  • вертикально — гладкие стержни, причем их сечение может быть немного меньше, чем у горизонтальных.

Расход арматуры на фундамент может различаться, но для данной схемы рекомендуется укладывать четыре продольных прута арматуры.

Расчет выполняется сначала для ребристых стержней. Он включает три этапа, во время которых нужно:

  • произвести замеры периметра строения, под которым будет закладываться ленточное основание;
  • замерить параметры стен, расположенных на фундаменте, а затем это значение прибавить к предыдущему;
  • умножить число на предполагаемое количество прутьев.

Если взять фундамент 6×8 м, нужно подсчитать периметр основания с учетом несущих стен, располагающихся над фундаментом:

  • 6 + 6 + 8 + 8 = 28 м

Если внутри здания предусмотрена еще одна несущая стена, для нее также необходим фундамент, который важно учитывать. То есть, в нашем случае к 28 метрам следует прибавить еще 6 (или 8, в зависимости от расположения стены), получив 34.

Так как укладывать рекомендуется четыре продольных прута, это число умножается на общее количество стержней:

  • 34 x 4 = 136 м

Сколько нужно арматуры на фундамент дома: особенности расчетов

Важно помнить, что средняя длина стержней составляет 3-6 метров, но при этом очень малое количество поставщиков могут предложить арматуру нестандартных размеров. Чем меньше или больше длина, тем меньше шансов найти соответствующее предложение. Для решения этой задачи прибегают к простому решению — стыковать прутья внахлест.

Перед тем как рассчитать количество арматуры на фундамент, учтите, что соседние прутья нельзя соединять на одном уровне. Это может негативно отразиться на прочности каркаса, так как в схеме появятся наиболее уязвимые места. Чтобы не допустить этого, соблюдайте расстояние между соединениями двух разных стержней — от 61 см. Оптимальное значение — 1,5 длины нахлеста.

То есть, если длина нахлеста в одном стержне составляет 35 см, в соседнем от него нахлест должен располагаться на расстоянии от 61 см. Причина в том, что 1,5 от 35 см составит 52,5 см — меньше рекомендуемой длины.

Расчет арматуры для ленточного фундамента предполагает соответствие определенным стандартам, например, касающимся диаметра стержней. Для продольных оптимальным значением является 12 мм.

Оптимальное расстояние нахлеста зависит от диаметра прутьев, который нужно умножить на 30. При этом важно учитывать число стыков или просто учесть запас в виде 15% от длины прутьев. Благодаря этому получится учесть припуски на нахлест. В итоге, рассчитанную ранее длину продольных прутьев (136 м) нужно увеличить до:

  • 20,4 (15% от 136) + 136 = 156,4 м

Как рассчитать количество арматуры на ленточный фундамент: дополнительные прутья

Узнать, сколько требуется прутьев можно, подсчитав периметр прямоугольника, описывающего продольную арматуру. Зачастую используют стержни диаметром около 6 мм.

Если взять в качестве примера значение 4×6, периметр составит:

  • 40 + 40 + 60 + 60 = 200 см или 2 м

Подсчитав, сколько потребуется таких прямоугольников, вы сможете узнать расход арматуры на ленточный фундамент. Осуществить это можно:

  • подсчитав на предварительно подготовленном чертеже, сколько потребуется прямоугольников в сумме;
  • разделив длину периметра на расстояние между прутьями.

Рассчитав количество перемычек, учитывая, что между ними нужно оставлять расстояние 0,5 м, вы узнаете необходимое их количество для фундамента. Это число нужно умножить на периметр прутьев — 2 м. Для фундамента 4×6 м понадобится около 40 перемычек — 2 x 40 = 80 м.

Расчет арматуры на монолитный фундамент

Если взять в пример фундамент 6×6, в нем прутья нужно укладывать перпендикулярно, сеткой, на расстоянии около 20 см друг от друга. При этом в конструкции должно быть предусмотрено два уровня армирования. Рекомендуемый диаметр прутьев — 10 мм, но для рыхлой почвы рекомендуется использовать арматуру от 12 мм.

В данном примере потребуется около 60 стержней для каждого из уровней, то есть, 120 прутьев в целом. Умножив число стержней на их длину (6 м), получим 720 м — расход на 6×6 м.

При этом расчет арматуры для монолитного фундамента должен учитывать дополнительную нагрузку на строение, например, снеговую и ветровую. От этого будет зависеть количество требуемой арматуры, ее диаметр и так далее.

Расчет арматуры для плитного фундамента

Плитный фундамент — это более сложный, а значит и затратный в плане требуемых материалов вариант, что прямо влияет на его стоимость. Он состоит из двух сеток, которые соединяются друг с другом.

Как правило, для армирования берут рифленые стержни диаметром 12-14 мм. Каждая ячейка имеет размер 20×20 см. Если взять для примера фундамент 6×6 м, для него потребуется:

  • 6 ÷ 0.2 (шаг 20 см) = 30 шт. вдоль фундамента и столько же поперек, для образования сетки.

Количество прутьев в сетке (60) нужно умножить на их длину (6 м) = 360 м.

Оба уровня соединяют вертикальными стержнями, количество которых соответствует всем пересечениям горизонтально расположенной арматуры:

  • 30 x 30 = 900 соединений

Между сетками необходимо соблюдать отступ 10 см, поэтому потребуется:

  • 900 x 0,10 = 90 метров вертикальных ребристых стержней

То есть, для одной из двух сеток потребуется 450 (360 + 90) метров арматуры. Для обеих сеток — 900 м. При этом, чтобы рассчитать арматуру на плитный фундамент, нужно учитывать запас на связку внахлест и так далее.

Что нужно учитывать, производя расчет арматуры фундамента

Важный момент, о котором следует помнить, планируя армирование фундамента — нахлест прутьев. Дело в том, что везде, где пересекаются прутья, необходимо стыковать их при помощи специальной вязальной проволоки. Но ее количество напрямую зависит от схемы расчета и чертежа.

Например, для плитного фундамента проволоки потребуется больше: в местах соединения пересекаются не только горизонтальные, но и вертикальные стержни. То есть, вместо одного узла понадобится сделать два. Из-за этого финансовые затраты на вязальную проволоку для плитного фундамента будут как минимум в два раза выше, чем для ленточного, а затраты на арматуру — в 6 раз и более.
